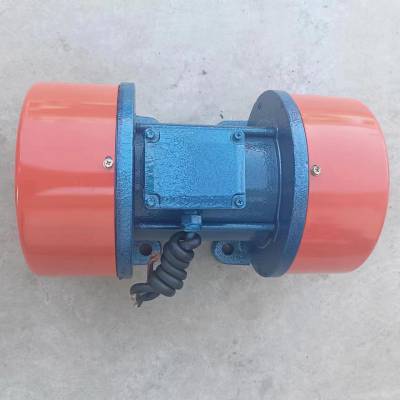

卧式振动电机

⑴、放松防护罩紧固螺钉，拆下两端防护罩；

⑵、激振力小于MV50-2；

⑶激振力大于或等于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（包含此四种规格），外偏心块为固定块，用键固定在转轴上，不能转动。内偏心块为可调块，外表面装有标明激振力***数的标尺，使用紧固螺栓压紧在电机转轴上。旋松两侧内偏心块压紧螺栓，两侧内偏心块同向转动，使内偏心块上的激振力标尺刻线对准外偏心块上的开缝，调至所需激振力，拧紧内偏心块压紧螺栓，装上防护罩；

注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块***数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。

连接电源

振动电机的出电缆由于要承受振动，所以应选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，要有一个大于电缆外径8-9倍的弯曲半径，再将电缆固定到静止不动的机器或框架上。其距离大约为0.6米到0.9米。在固定电缆的卡子处应垫有柔软的绝缘材料，以免摩擦损伤电缆。四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。在电机的底脚附近装有接地螺钉，使用时必须可靠接地。

注意事项

振动电机出线电缆为易损件，常因振动摩擦损伤，导致电机缺相运行，损坏电机。用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。

振动源三相异步电动机为各类振动机械通用激振源。如振动给料机，振动输送机、振动烘干机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞等。可广泛应用于PCB电镀设备，电力、建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等待业，深受全国广大用户欢迎。

故障处理

1、开机后，电机不启动，应检查：

1）电源是否缺相；

2）电机是否断相；

3）防护罩是否损坏并磨擦偏心块；

2、开机后，电机噪音大、发热等，应检查：

1）振动机械与电机地脚接触面的粗糙度是否符合安装要求；

2）地脚螺旋拴是否上紧；

3）主机振动加速度是否符合使用要求；

3、调整偏心块后，振幅变化异常，应检查：转轴两端偏心块是否对称调节；

4、在两台振动电机同时工作的振动设备中，当其转相不符合要求时，一定要单台调其相序，不要调两台振动电机总电源的相序。

安装调整

防爆振动电机的安装、调整

防爆型振动电动机应牢固低安装在振动机械上，不得松动。在***次使用后，应对地脚螺栓重新加固。

防爆型振动电机用橡胶套软电缆（橡套外径15mm）与电源相接，接线步骤如下：

a.将接线盒外部擦干净，剥掉电缆线部分的绝缘。

b.卸下出线压盖、电缆导套、密封圈、接线盒盖。

c.将出线压盖，电缆导套，密封圈套上电缆，然后把电缆的电力芯线和接地芯线分别接到接线柱和接地螺钉上，并注意导线裸露部分不要露在弓型垫圈外。

d.装好密封圈、电缆导套、出线压板和接线盒盖。

e.拆装中应注意保护防爆面不要损伤，装配时应涂204-1防锈油，装好后防爆面须严密贴合。

电缆在接线盒与不振动的固定卡之间须有一个自然悬垂，即接线盒至不振动的固定卡之间的电缆长度应比其线距离长400-700mm。
